新高橋 配水管添架工事測量設計業務委託

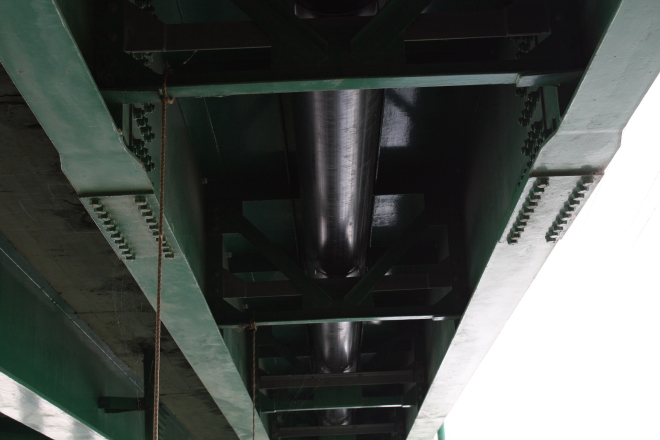

橋梁の桁間に配水管を添架
■諸元
管種：高密度ポリエチレン管Φ300
■橋梁諸元
構 造 形 式：上部構造 ３径間単純合成鈑桁橋
橋 長：77.2m
支 間 割：25.2m＋25.2m＋25.2m
新高橋は、一般県道北島池谷停車場線が旧吉野川を跨ぐ位置に架設されており、車道橋と歩道橋が並列架設されています。本業務以前には車道橋部にΦ150の配水管が添架されていました。しかし、既存の配水管では給水能力が不足しているため、新たに配水管の添架が計画され詳細設計を実施しました。
添架方式は、主桁間に鋼製ブラケットを設け、上部構造の中央に添架しました。
